VirtualBoxで内部ネットワークをつかう

環境とかVMの情報とかはこちらを確認してください。

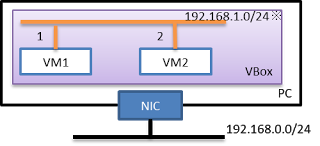

VMで、RACやCoherenceクラスタなどのVM間での通信を行う場合に使います。
同一のネットワーク内のVM以外との通信はおこなえません。

設定

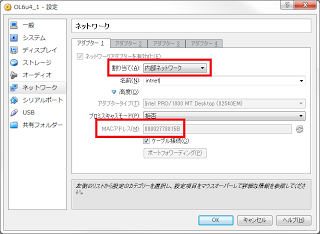

まずは、VMが内部ネットワークを使うようにVirtualBoxの設定をします。


次に、VMのOSの設定をします。
IPやネットマスクは静的に割り当てます。
HWADDRはVM毎に変えてください。VBoxの設定画面から確認できます。

VM1の設定
/etc/sysconfig/network-scripts/ifcfg-eth0
[root@localhost ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=08:00:27:78:81:5B
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.1.1
NETMASK=255.255.255.0

VM2の設定
/etc/sysconfig/network-scripts/ifcfg-eth0
[root@localhost ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=08:00:27:C3:E0:7E
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.1.2
NETMASK=255.255.255.0

確認

ifdown eth0とifup eth0でNICを再起動させてから設定通りになっているか確認してみます。

■VM1
[root@localhost network-scripts]# ping 192.168.1.1
PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.
64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=0.045 ms
64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=0.040 ms
64 bytes from 192.168.1.1: icmp_seq=3 ttl=64 time=0.047 ms
^C
--- 192.168.1.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2350ms
rtt min/avg/max/mdev = 0.040/0.044/0.047/0.003 ms

[root@localhost network-scripts]# ping 192.168.1.2
PING 192.168.1.2 (192.168.1.2) 56(84) bytes of data.
64 bytes from 192.168.1.2: icmp_seq=1 ttl=64 time=0.312 ms
64 bytes from 192.168.1.2: icmp_seq=2 ttl=64 time=0.284 ms
64 bytes from 192.168.1.2: icmp_seq=3 ttl=64 time=0.262 ms
^C
--- 192.168.1.2 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2214ms
rtt min/avg/max/mdev = 0.262/0.286/0.312/0.020 ms

[root@localhost network-scripts]# ping 192.168.0.110
connect: ネットワークに届きません

■VM2
[root@localhost network-scripts]# ping 192.168.1.1
PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.
64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=0.930 ms
64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=0.812 ms
64 bytes from 192.168.1.1: icmp_seq=3 ttl=64 time=0.393 ms
^C
--- 192.168.1.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2546ms
rtt min/avg/max/mdev = 0.393/0.711/0.930/0.232 ms

[root@localhost network-scripts]# ping 192.168.1.2
PING 192.168.1.2 (192.168.1.2) 56(84) bytes of data.
64 bytes from 192.168.1.2: icmp_seq=1 ttl=64 time=0.035 ms
64 bytes from 192.168.1.2: icmp_seq=2 ttl=64 time=0.038 ms
64 bytes from 192.168.1.2: icmp_seq=3 ttl=64 time=0.040 ms
^C
--- 192.168.1.2 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2686ms
rtt min/avg/max/mdev = 0.035/0.037/0.040/0.007 ms

[root@localhost network-scripts]# ping 192.168.0.110
connect: ネットワークに届きません
